后端模块设计

后端架构

  • 服务器架构：采用 Django REST framework，一个基于 Django 的强大且灵活的 Web API 框架，适合于构建可维护、可扩展的 Web API。支持多种认证方式，易于集成第三方应用。
  • 服务间通信机制：利用 Django 的内部机制和中间件来进行模块间的数据传递和消息通知，确保高效且安全的服务间通信。

核心模块和功能实现

  • 数据处理：

    • 数据库管理： 使用 Django ORM 管理数据库交互，包括数据的增删查改以及复杂查询优化。
    • 业务逻辑处理： 利用 Django REST framework 视图（如 APIView）处理具体业务逻辑。
    • 数据序列化： 使用 Django REST framework 的序列化器进行数据格式的转换，支持复杂数据结构。

  • 第三方服务集成：

    • 电子邮件通知： 通过集成网易企业邮箱服务，实现通知和电子邮件发送。

  • 用户管理（users）：

    • 继承与扩展 Django 用户认证系统： 用于用户注册和登录，支持微信登录。
    • 用户模型扩展： 扩展用户模型以包括额外字段（如头像等），满足特定业务需求。
    • 权限管理： 实现基于角色的权限控制，利用 Django Permission 模型进行细粒度的权限管理。

  • 股票信息处理（stocks）：

    • 股票数据展示： 实现股票信息的实时更新和查询，如价格、交易量等。
    • 用户交易功能： 提供股票买卖、持仓查询、资产管理等功能。

  • 新闻与公告（news）：

    • 股市新闻聚合： 自动收集和展示股市新闻、公司公告等。
    • 财经报告解读： 提供公司财报、研究报告的摘要和分析。

  • 模拟交易游戏（games）：

    • 比赛创建与管理： 允许用户创建和参加模拟交易比赛，管理比赛规则和进度。
    • 交易模拟： 提供模拟股市环境，进行虚拟交易和资产管理。

  • 论坛交流（forums）：

    • 帖子管理与互动： 支持发帖、评论、回复等，实现社区互动。
    • 社交功能： 提供点赞、收藏等功能，增强用户参与度。

  • 搜索功能（search）：

    • 全站搜索： 实现对新闻、股票信息、论坛内容的全文搜索。
    • 搜索结果优化： 提供分类结果等功能，优化用户搜索体验。

异步任务处理与 Celery

  • Celery 集成：集成 Celery 进行异步任务处理，用于处理后台任务和定时任务。Celery 提供了灵活的配置和多种任务执行选项。
  • 使用 Redis 作为消息代理：选择 Redis 作为 Celery 的消息代理，负责传递消息。Redis 以其高性能和低延迟特性，非常适合作为消息传递系统的后端。
  • 任务处理流程：
    • 任务发布：Django 应用将异步任务发布到 Redis 消息队列中。
    • 任务消费：Celery 工作进程监控消息队列，捕获新任务并进行处理。
    • 结果存储：处理结果存储回数据库中，或者直接返回给用户。
  • 容错与重试机制：配置 Celery 的重试策略，处理任务执行失败的情况。
  • 定时任务与计划任务：使用 Celery Beat 执行周期性任务，如数据备份、定期清理日志等。

接口规范

  • API 设计：使用 Django REST framework 提供的 RESTful API，定义清晰、标准化的接口。

  • 请求和响应格式：使用JSON格式的数据进行请求与响应。

  • 安全协议：全站采用 HTTPS 保障数据传输安全。对所有敏感数据进行加密处理。

  • 认证和授权机制：系统综合利用了 PyJWT 和 OAuth 2.0 来实现全面的身份验证和授权管理。

    • 支持 OAuth 2.0 通过微信登录：小程序集成了微信登录，遵循 OAuth 2.0 协议，用户可以使用自己的微信账号安全地登录小程序。在这个过程中，小程序首先从微信获取授权码，然后交换获得访问令牌（Access Token），最终使用这个访问令牌获取用户在微信上的基本信息。这一流程确保了用户身份的安全验证，同时简化了登录步骤。
    • 使用 PyJWT 生成 Token：在用户通过微信登录小程序后，系统使用 PyJWT 生成 JSON Web Tokens（JWT），这是一种紧凑且自包含的方式，用于在各方之间安全地传递信息。每个 JWT 包含了验证所需的所有信息，这使得系统能够高效地进行身份验证和信息传输。
    • 自定义认证类：系统通过继承 Django REST framework（DRF）的认证类来自定义认证过程。这一自定义认证类使用 JWT 来确认和验证用户的身份。当用户进行后续请求时，系统通过解析和验证 JWT 来确认用户身份，确保安全性和有效性。

数据库设计

  • 数据库类型：主要使用 MySQL 作为存储数据库。适合复杂的查询和大量数据的处理。

  • 数据模型和关系：使用 Django ORM 定义数据模型，根据业务需求建立模型间关系。

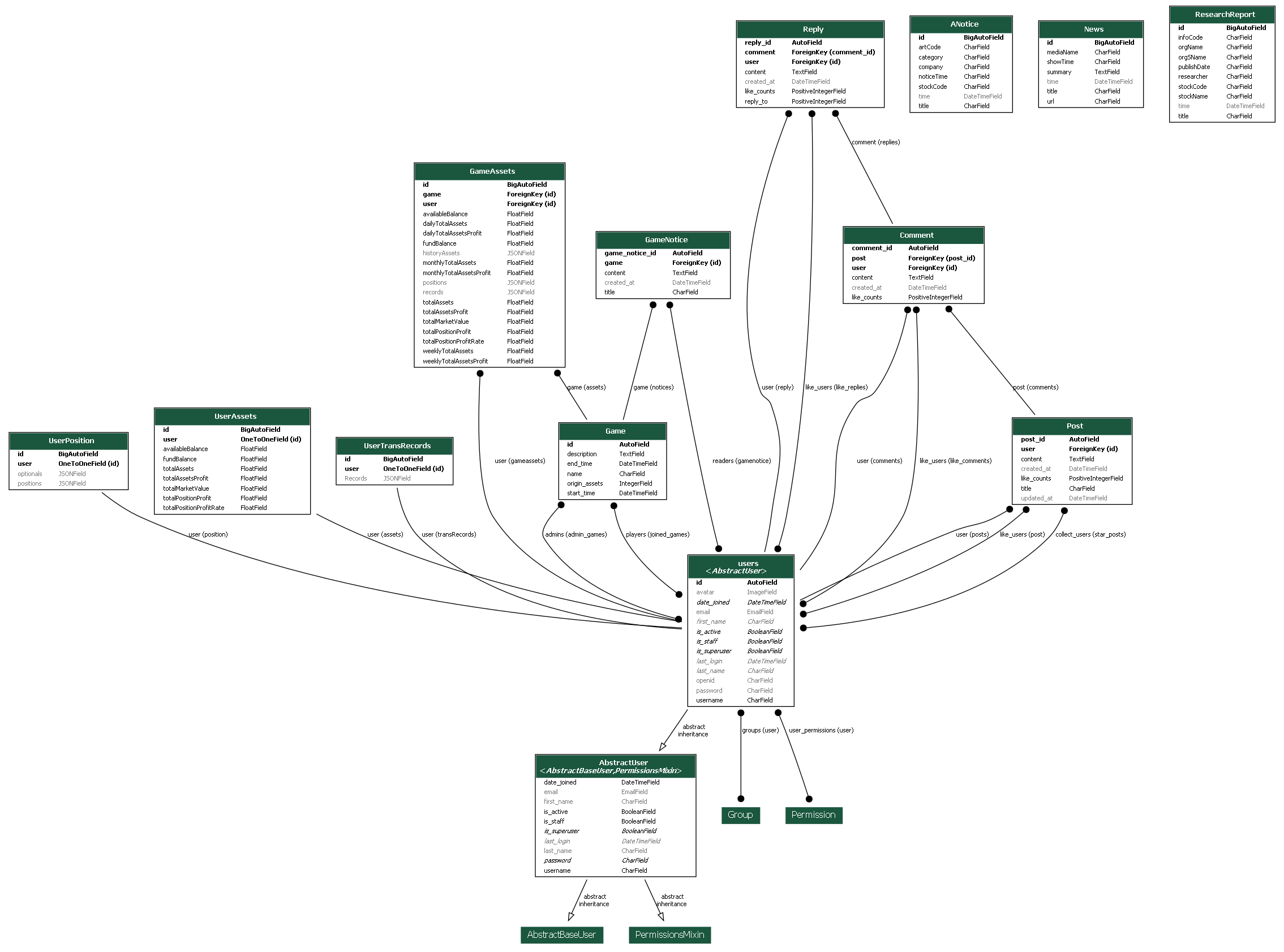

  • 主要模型关系图：

    models

  • 主要数据表设计：

    • 用户表 (UsersUsers)：存储用户基本信息，如登录名、密码、电子邮件、头像、登录时间等。
    • 用户权限表 (AuthPermission, UsersUsersUserPermissions)：定义系统权限和用户所拥有的权限。
    • Celery 相关表 (DjangoCeleryBeatClockedschedule, DjangoCeleryBeatCrontabschedule, DjangoCeleryBeatIntervalschedule, DjangoCeleryBeatPeriodictask, DjangoCeleryBeatSolarschedule)：存储 Celery 定时任务的计划和执行情况。
    • 论坛帖子表 (ForumsPost)：存储论坛帖子的信息，如标题、内容、创建时间。
    • 论坛评论表 (ForumsComment)：存储用户对论坛帖子的评论信息。
    • 论坛回复表 (ForumsReply)：存储用户对论坛评论的回复信息。
    • 比赛表 (GamesGame)：存储比赛的基本信息，如名称、描述、开始和结束时间。
    • 比赛公告表 (GamesGamenotice)：存储比赛公告信息。
    • 新闻表 (NewsNews, NewsAnotice, NewsResearchreport)：存储新闻、公告和研报的相关信息。
    • 用户股市资产表 (StocksUserassets)：存储用户在股市模拟中的资产信息。
    • 用户股市持仓表 (StocksUserposition)：存储用户在股市模拟中的持仓信息。
    • 用户交易记录表 (StocksUsertransrecords)：存储用户的股市交易记录。
    • 用户与各类内容的关联表：如 ForumsCommentLikeUsers, ForumsPostCollectUsers, ForumsPostLikeUsers, ForumsReplyLikeUsers, GamesGameAdmins, GamesGamePlayers, GamesGameassets, GamesGamenoticeReaders 等，这些表存储用户与论坛帖子、评论、游戏等的关联信息。

  • 关系定义：

    • 一对多关系：如 ForumsPost 和 ForumsComment，一个帖子可以有多个评论。
    • 多对多关系：如ForumsPostCollectUsers 表展示了论坛帖子（ForumsPost）与用户（UsersUsers）之间的多对多关系。一个用户可以收藏多个帖子，而一个帖子也可以被多个用户收藏。
    • 一对一关系：如 UsersUsers 和 StocksUserassets，表示用户与其资产信息的关系。

  • 表间关系的特点

    • 多个表通过外键和联合主键建立关联，形成复杂的数据关系网络。
    • 某些表如 DjangoCeleryBeatPeriodictask 和 DjangoCeleryBeatCrontabschedule 等用于支持后台任务和调度。
    • 用户行为和交互通过多个关联表进行跟踪，例如论坛帖子的点赞、收藏等。

缓存机制

  • 使用 Redis 作为缓存后端：Redis 用于缓存常用查询、会话数据和用户认证信息等，提高应用性能并减轻对 MySQL 数据库的压力。Redis 的高性能键值存储能力，非常适合作为缓存解决方案。

安全性和异常处理

  • 数据安全：实施常规安全措施，如输入验证、SQL 注入防护和敏感数据加密。

  • 异常处理：通过 Django 的异常处理机制，实现错误捕获和用户友好的错误响应。

≡
